Endlich konnte ich mich nach längerer Zeit wieder dem Unterwasser-Gehäuse Canon HF100 Projekt widmen.

Ein anderes Projekt hatte Vorrang, der Motorradträger von SMV musste an unser Fendt-Wohnmobil montiert werden. Das waren viele Stunden schweißtreibende Arbeit, da unter anderem neue Träger für die Fendt-Stoßstange angefertigt werden mussten:

Zum Glück hat mir mein Schatzi dabei ganz toll geholfen ( Flexen, Löcher bohren uvm. ) sonst hätte es noch länger gedauert.

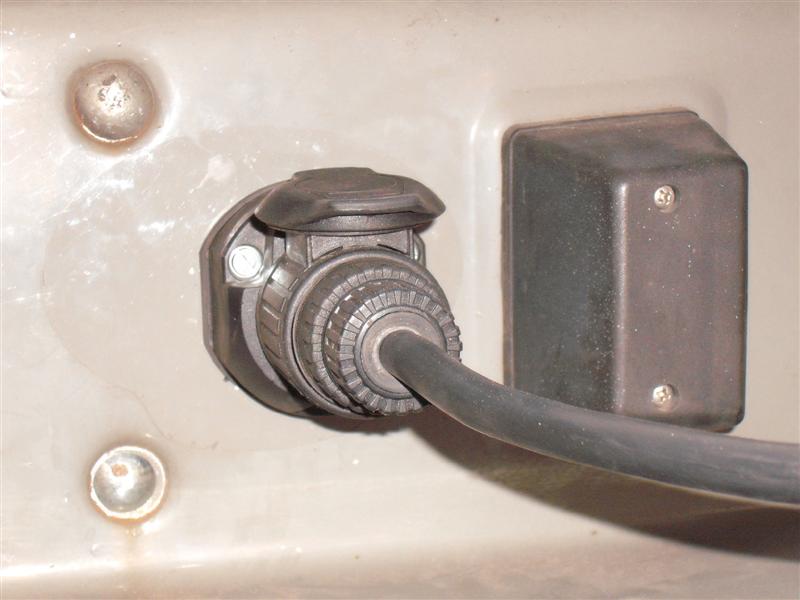

Nach den Metallarbeiten war die Elektrik, die 13 polige Anhängerbuchse, dran:

Jetzt kann der anstehende Kroatienurlaub kommen:

Es fehlt jetzt hierzu nur noch eine schöne große optionale Tauchbox, um unser ganzes Tauch-Equipment auf dem Träger zu verstauen zu können.

OKAY … jetzt zurück zum Unterwasser-Gehäuse 🙂

Als erstes ging es daran die Funktionen zu erweitern, dazu mussten noch viele Kabel für die zusätzlichen Funktionen an die Fernbedienungsplatine angelötet werden. Diesmal war es nicht mehr möglich nur die Messpunkte zu benutzen, es mussten die Druckkontakte zum Löten verwendet werden:

Jetzt können die Funktionen SET,FUNCTION,MENU,LEFT,RIGHT,UP,DOWN,ZOOM +,ZOOM-,FOTO und RECORD angesteuert werden. Damit ist der Camcorder im UW-Gehäuse vollständig ansteuerbar. manueller Weißabgleich,manueller Focus und so weiter … alles ist möglich TOLL !!!

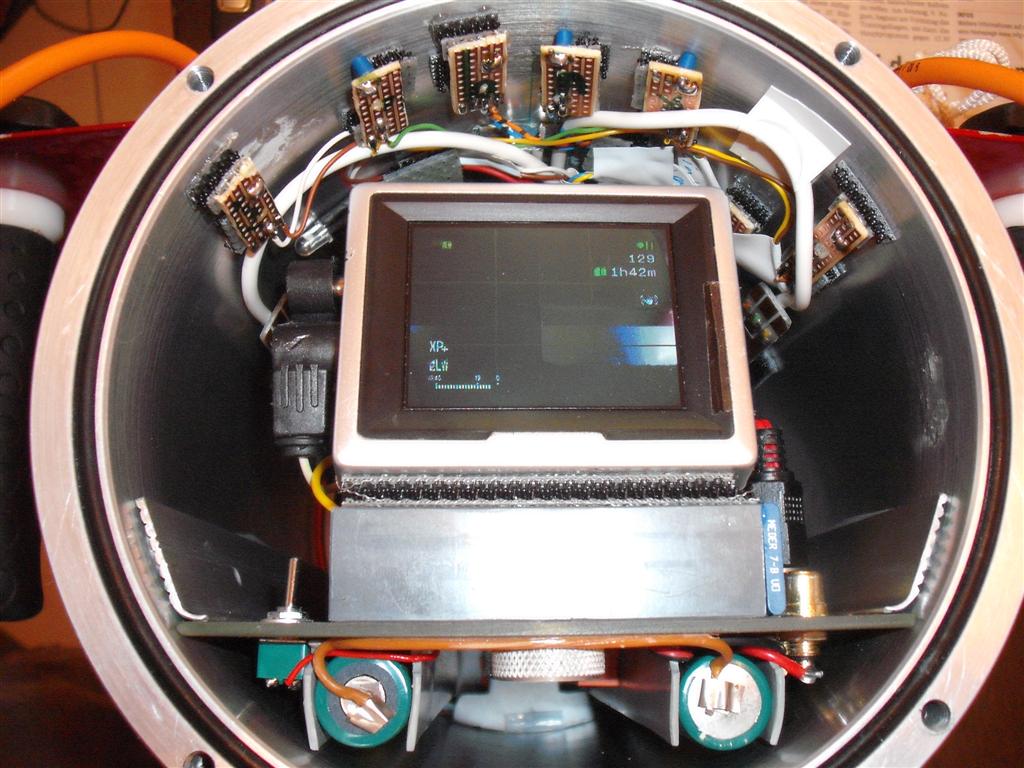

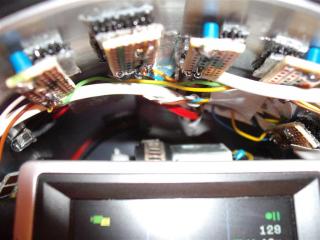

Schwieriger gestaltete sich danach der Einbau der Elektronik in das UW-Gehäuse. Ein erster Versuch mit zwei Sensoren auf einer integrierten Platine schlug,wegen Platzmangels, fehl:

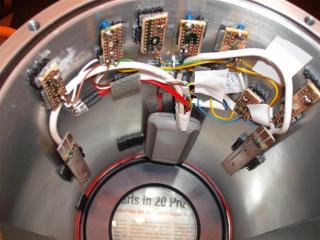

Es mussten also noch mal die Platinen geändert werden, jetzt hat jeder Sensor seine eigene kleine Platine:

Jetzt war alles für einen ersten Test mit provisorischer Kabelführung bereit:

Nachdem die Tests erfolgreich abgeschlossen waren, fehlte nur noch die richtige Verlegung der Kabel  und die Gehäusebeschriftung:

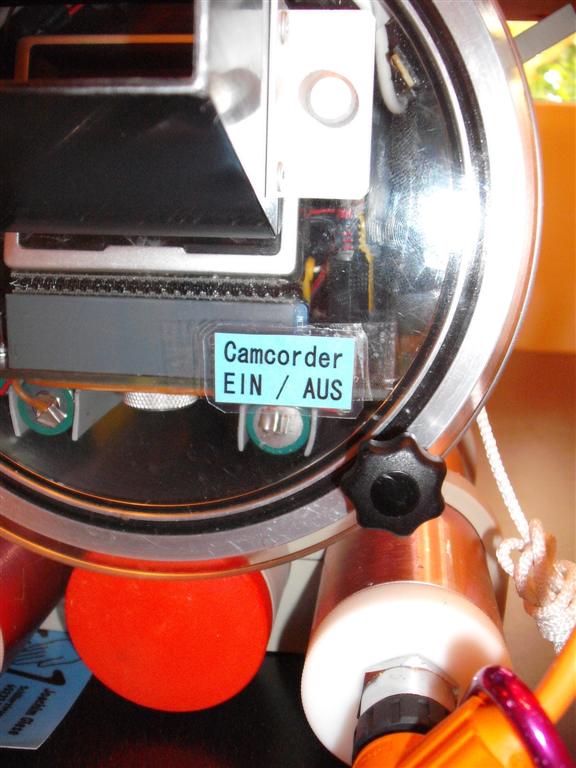

Der Canon HF100 Ein/Aus Schalter über meine Spezialkonstruktion hat auch einen schönen Platz gefunden:

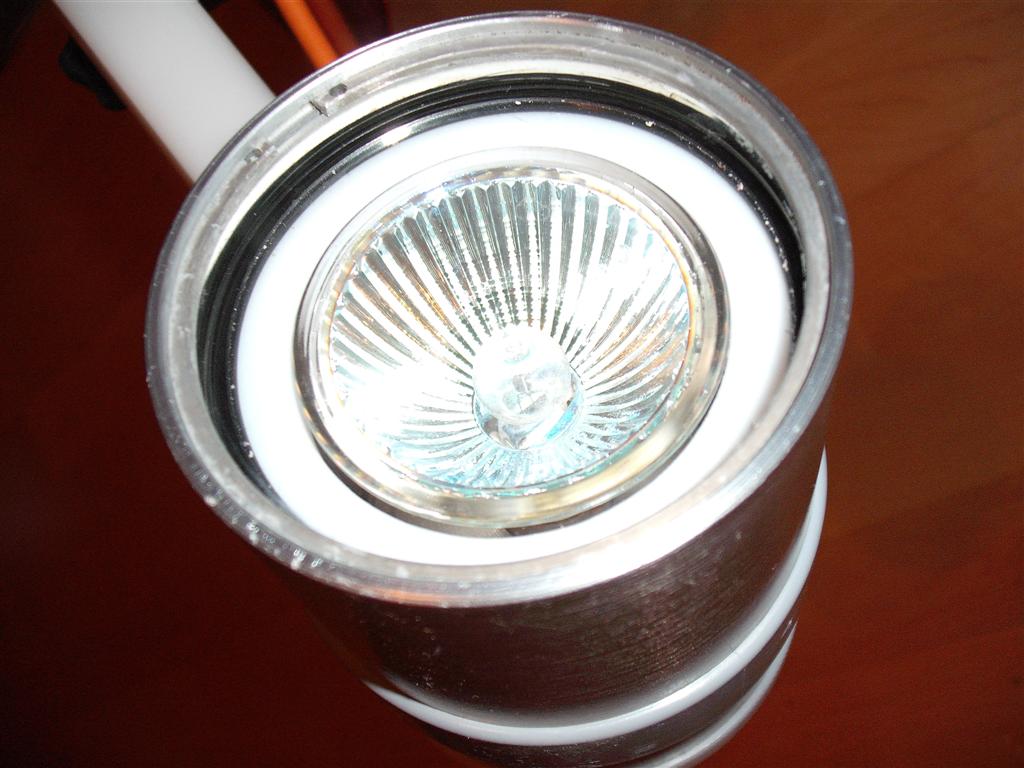

Das Projekt, Canon HF100 Unterwasser Gehäuse, ist somit mit Umschiffung aller Probleme abgeschlossen. Toll an dem Gehäuse ist das es wirklich sehr schnell einsatzbereit ist, den Camcorder auf die Platine geschraubt, Monitorkabel und Stromkabel einstecken, die Platine in das Gehäuse stecken, Deckel drauf … fertig 🙂 Mit Licht wiegt die Anlage 10 KG was für den schnellen Einsatz, oder auf Reisen mit Gepäckbegrenzung, ein weiterer Pluspunkt ist.

Jetzt habe ich richtig Lust aufs Tauchen bekommen !!! Schnell mal einen Termin buchen …
