Das Unterwassergehäuse für meine Sony HDR HC3 ist fertig.
Technische Daten:
Kamera:
– HDV Kamera Sony HDR HC3 E

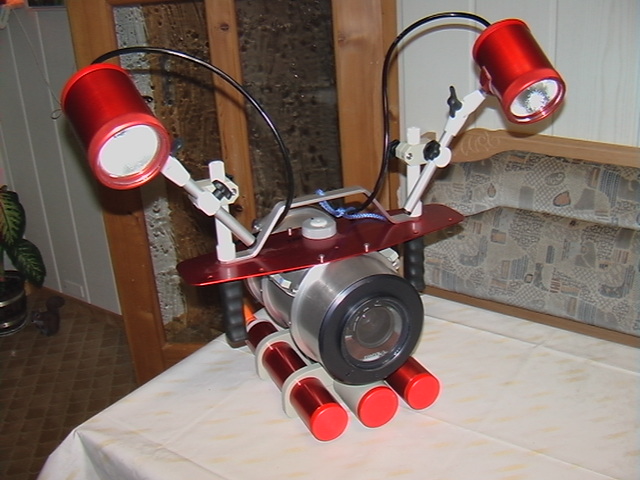

UW Gehäuse:
– Material Alu Si 1 seewasserfest und zusätzlich natur , rot und schwarz eloxiert.
– Länge 250mm ,Durchmesser innen = 152mm , Länge innen 248 mm , Flügel ca.125 X 450mm mit Tragegriff , gummierte Formgriffe und Standfüße , Drucktest = 10 bar.

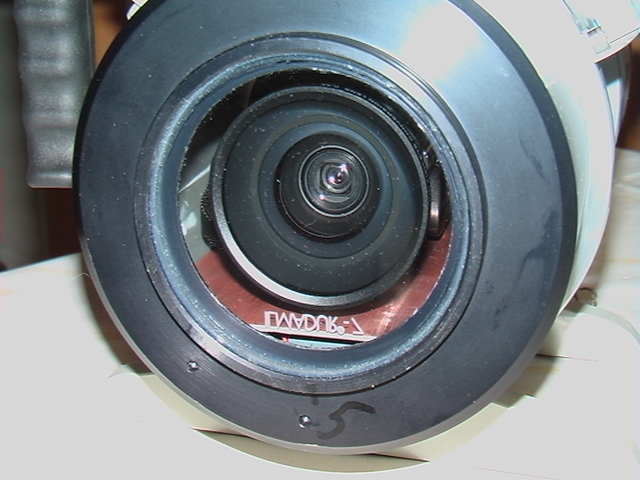

– Frontscheibe aus Borosilikatglas 100 x 10 der Durchblick ist 78 mm + ein Überstand von ca.5mm
-Scheibe Gehäuserückseite: 15 mm Acrylglas mit doppelter O-Ring Dichtung ( axial und radial ) ,4-fach Verschraubung und Blendschutz für den Monitor.
– optionaler Auftriebskörper
-Die Kamerasteuerung erfolgt über eine integrierte IR-Elektronik (*update: Statt IR jetzt kmpl. Elektrisch über LANC*) und Magnet-Reedrelais. Es gibt also keine Kabel oder Wellendurchführungen mit abenteuerlich anmutenden Hebeln und Gestängen.
Die Bedienelemente sind groß und ergonomisch angebracht,sie können mit dicken Neoprenhandschuhen und beim Nachttauchen bestens bedient werden. Natürlich ist die Anlage auch kaltwassertauglich.
Schalter Funktionen:
– Drehschalter: An / Aus
– Linker Steuerhebel :
kurz nach vorne = REC ein weiteres mal vor= PAUSE
Kurz nach hinten = PHOTO
– Rechter Steuerhebel ZOOM : vor = WW ,zurück = TELE
– S/W Abgleich, Man. Focus, Farbe,ON/OFF mit Magnet Stift

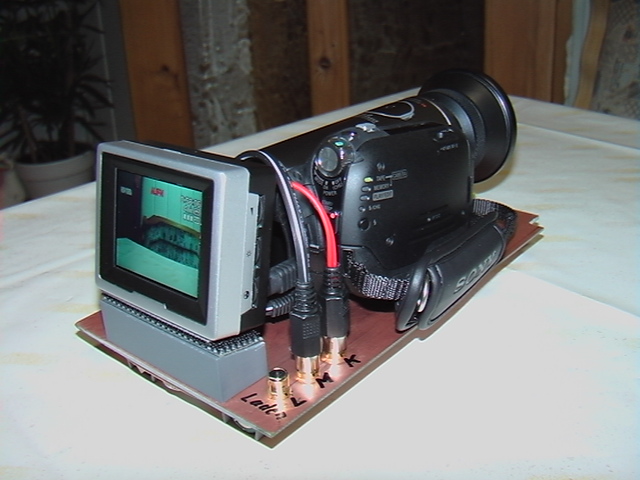

UW Gehäuse Einschub:
-Platine für HDTV Kamera Sony HC-3 update auf HC7 + 3x Raynox Weitwinkel mit Faktor 0,3 , 0,5 und 0,7

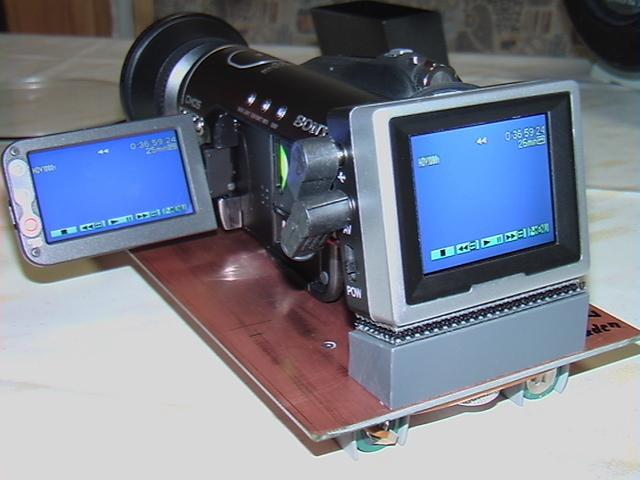

-externer 2.5″ LCD TFT Bildschirm
mit Kontrast + Helligkeitregelung

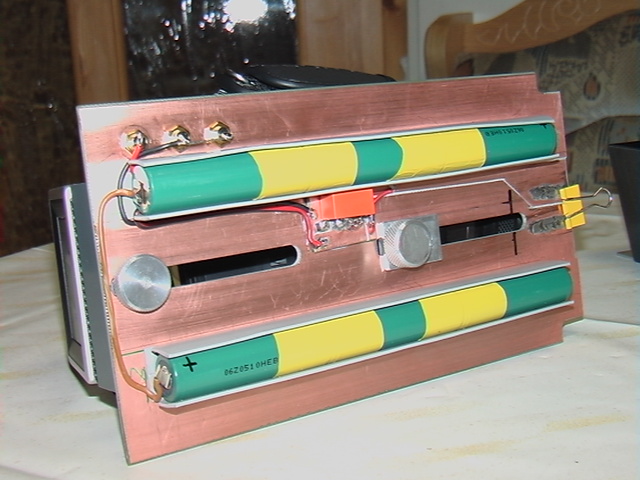

-7,2V / 4,5 Ah Sanyo Akku für Stromversorgung Kamera Sony HC-3 und externen TFT Bildschirm
Laufzeit ohne Gehäuseöffnung über 3 Stunden

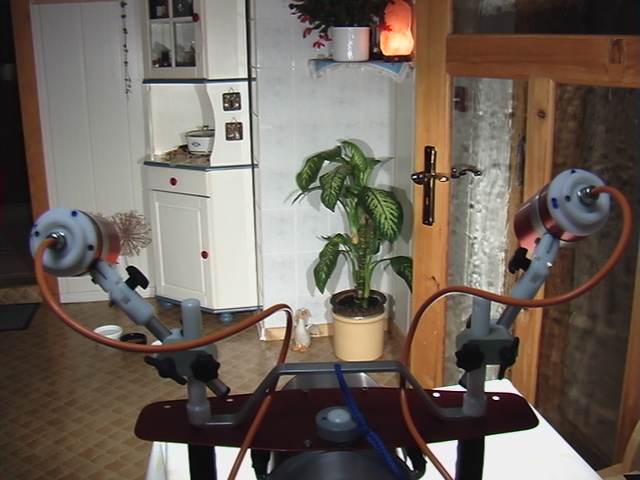

Lichtanlage :

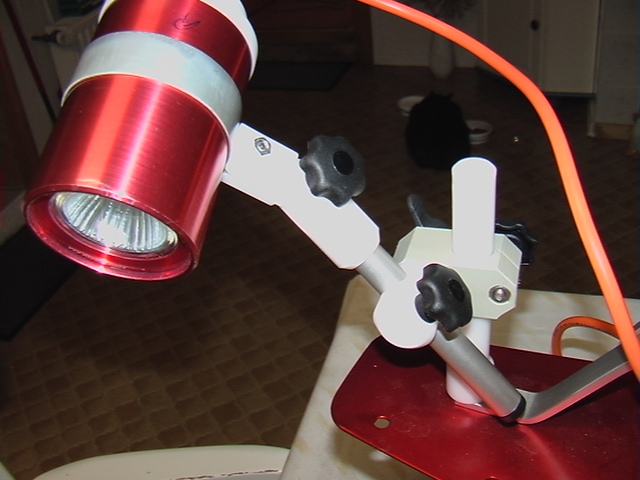

1.) Lampenkopf :
– D= 70mm / L= 95mm , Rohr aus Alu Si1 und eloxiert. Grundkörper und
Schaltrad aus POM (Delrin), Frontglas 63×8 Borosilikat-Sicherheitsglas (
MAXOS)
– Elektronik 2-stufig mit Tiefenentladeschutz .
– Lumberg KSS-Kabel mit Winkelstecker 4-pol. ,Kabelverschraubung M16x1,5 /
IP68
– Brenner : Osram IRC 12V 50W / 60 Grad Spezialausführung ( Umbau ) mit 12V /
50W HLX Xenophot Brenner.
2.) Akkutank:
– D=55mm , L= ca.280mm , Alu / eloxiert. Verschraubungen aus Delrin ,
Lumberg-KSS Einbaubuchse 4-pol.
– Akkus 14,4V / 4,5 Ah Sanyo Met.Hydr. 4/3 A-Zellen
3.) Ladegeräte: 2x Mascot 2215 Tischlader mit Minus-Delta-U-Abschaltung ,
Sicherheitstimer 4 Std. ( kann aber umprogrammiert werden),
Weitbereichseingang 100-240 V , Ladestrom 1,5A mit schonender Endladung ab
90%.
4.) zwei Tankhalterungen aus Kunststoff ( PP)
5.) Stativ-Gelenkarme 3-D verstellbar
6.) mittiger Auftriebskörper für neutrale Tarierung
Bilder:
Ich habe mich mal wieder bei 40 Meter gelangweilt und mich gewundert warum die anderen so lustig drauf sind …
